Krimpkappen enkel
Om het binnendringen van (grond)water te voorkomen, schrijft de EN 15632-3 norm het gebruik van krimpkappen voor om de niet gebonden voorgeïsoleerde leidingen bij ondergrondse aansluitingen te dichten. Indien dit niet gebeurt, dan bestaat er een reëel risico op schade en vervalt de systeemgarantie automatisch.
|
Mantelbuis |
Buitenmantel
duit 75 [mm] |
Buitenmantel
duit 90 [mm] |
Buitenmantel
duit 110 [mm] |
Buitenmantel
duit 140 [mm] |
Buitenmantel
duit 160 [mm] |
Buitenmantel
duit 200 [mm] |
Buitenmantel
duit 225 [mm] |
|---|---|---|---|---|---|---|---|
| 25 | SEC/75 | SEC/90 | SEC/110 | ||||
| 32 | SEC/75 | SEC/90 | SEC/110 | SEC/140-S | SEC/160-S | ||
| 40 | SEC/90 | SEC/110 | SEC/140-S | SEC/160-S | |||
| 50 | SEC/110 | SEC/140 | SEC/160-S | ||||
| 63 | SEC/140 | SEC/160 | SEC/200-S | ||||
| 75 | SEC/140 | SEC/160 | SEC/200-S | ||||
| 90 | SEC/160 | SEC/200-S | SEC/225 | ||||
| 110 | SEC/200-S | SEC/225 | |||||
| 125 | SEC/200 | SEC/225 |
Krimpkappen dubbel
|
Mediumbuis
duit [mm] |
Mediumbuis
duit [mm] |
Buitenmantel
duit 140 [mm] |
Buitenmantel
duit 160 [mm] |
Buitenmantel
duit 200 [mm] |
Buitenmantel
duit 225 [mm] |
|---|---|---|---|---|---|
| 25 | 20 | SECD/140 | |||
| 25 | 25 | SECD/140 | SECD/160 | ||
| 32 | 25 | SECD/140 | SECD/160 | ||
| 32 | 32 | SECD/140 | SECD/160 | ||
| 40 | 25 | SECD/140 | SECD/160 | ||
| 40 | 32 | SECD/140 | SECD/160 | ||
| 40 | 40 | SECD/140 | SECD/160 | ||
| 50 | 25 | SECD/160 | |||
| 50 | 32 | SECD/160 | |||
| 50 | 50 | SECD/160 | SECD/200-S | ||
| 63 | 63 | SECD/200 | SECD/225 | ||
| 75 | 75 | SECD/225 |
Krimpkap voor quadruple en warmtepomp
De SECQ/10 krimpkap is ontworpen voor alle quadruple en warmtepompleidingen.
Schakelafdichting voor water zonder druk
Modulaire schakelafdichting voor doorvoeren van voorgeïsoleerde leidingen in muren, vloeren en plafonds. De ketting bestaat uit een aantal schakels die uitzetten wanneer ze opgespannen worden. Hierdoor wordt er een dichting verkregen tussen de buitenmantel en de doorboring in de muur. Schakelafdichtingen kunnen gemonteerd worden in kernboringen of in vezelcementen of PVC muurdoorvoeren, die in een betonnen constructie worden ingegoten.
|
Art. Nr. |
Buitenmantel
duit[mm] |
Kernboring d[mm] |
Gewight [kg] |
|---|---|---|---|
| SCHA9/200 | 75 | 100 | 1.0 |
| SCHA7/300 | 75 | 120 | 0.7 |
| SCHA6/360 | 75 | 150 | 1.4 |
| SCHA8/300 | 90 | 130 | 0.8 |
| SCHA9/340 | 90 | 150 | 0.7 |
| SCHA10/300 | 110 | 150 | 1.0 |
| SCHA13/340 | 140 | 200 | 1.9 |
| SCHA14/300 | 160 | 200 | 1.2 |
| SCHA9/475 | 160 | 250 | 4.0 |
| SCHA9/325 | 200 | 250 | 2.0 |
| SCHA12/410 | 225 | 300 | 5.0 |

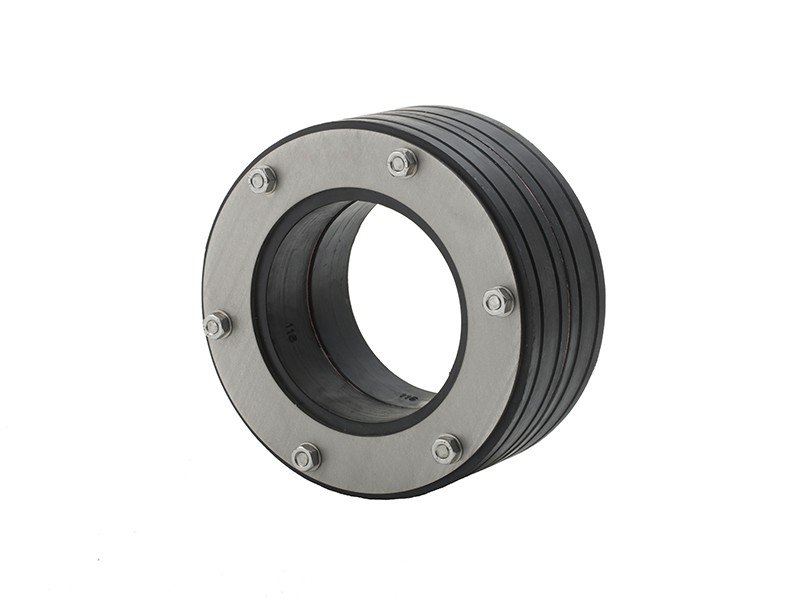

Ringafdichting voor water onder druk
Ontwerp van afdichting voor hydrostatisch afdichten van doorvoeren van voorgeïsoleerde leidingen in muren, vloeren en plafonds. De ringafdichting zorgt voor een afdichting tussen de buitenmantel en doorboring. Ringafdichtingen kunnen gemonteerd worden in kernboringen of in vezelcementen of PVC muurdoorvoeren, die in een betonnen constructie worden ingegoten. Drukwaterdicht tot 0,5 bar.
|
Art. Nr. |
Buitenmantel
duit [mm] |
Kernboring d[mm] |
Gewight [kg] |
|---|---|---|---|
| RS75/150 | 75 | 150 | 1.9 |
| RS90/150 | 90 | 150 | 1.7 |
| RS110/150 | 110 | 150 | 1.4 |
| RS140/200 | 140 | 200 | 2.2 |
| RS160/250 | 160 | 250 | 4.1 |
| RS200/250 | 200 | 250 | 2.6 |
| RS225/300 | 225 | 300 | 4.6 |
Vezelcement muurdoorvoer
Muurdoorvoer vervaardigd uit vezelcement om een voorgeïsoleerde leiding uitgerust met een schakelafdichting of ringafdichting te behuizen. De schakel- of ringafdichting zorgt voor een afdichting tussen buitenmantel en de vezelcement muurdoorvoer. Vezelcement heeft een zelfde uitzettingsvermogen als het beton waarin de vezelcement muurdoorvoer is ingegoten.
|
Art. Nr. |
Buitenmantel
duit [mm] |
Muurdoorvoer
din [mm] |
Muurdoorvoer Lengte [mm] |
Gewicht [kg] |
|---|---|---|---|---|
| WSFI150 | 75 of 90 of 110 | 150 | 400 | 8.0 |
| WSFI200 | 140 of 160 | 200 | 400 | 13.5 |
| WSFI250 | 160 of 200 | 250 | 400 | 16.4 |
| WSFI300 | 225 | 300 | 400 | 20.0 |
PVC muurdoorvoer
Muurdoorvoer vervaardigd uit PVC om een voorgeïsoleerde leiding uitgerust met een schakelafdichting of ringafdichting te behuizen. De schakelketting of ringseal zorgt voor een afdichting tussen de buitenmantel en de PVC muurdoorvoer. PVC heeft een zelfde uitzettingsvermogen als het beton waarin de PVC muurdoorvoer is ingegoten.
|
Art. Nr. |
Buitenmantel
duit [mm] |
Muurdoorvoer
din [mm] |
Muurdoorvoer Lengte [mm] |
Gewicht [kg] |
|---|---|---|---|---|
| WSPVC150 | 75 of 90 of 110 | 150 | 400 | 1.3 |
| WSPVC200 | 140 of 160 | 200 | 400 | 1.7 |
| WSPVC250 | 160 of 200 | 250 | 400 | 6.3 |
| WSPVC300 | 225 | 300 | 400 | 3.4 |
Muurdoorvoerkit voor water zonder druk
Muurdoorvoerkits voor muurdoorvoeren boven de grondwaterspiegel (= voor water zonder druk), bestaande uit een geribde buitenmantel uit HDPE en een krimpmof om de opening tussen de buitenmantel en de binnenkomende voorgeïsoleerde leidingen te dichten. Aan de buitenkant moet de ingemetselde buis ongeveer 10 cm uit de muur steken op de krimpmof te kunnen bevestigen.
|
Art. Nr. |
Buitenmantel duit [mm] |
Muurdoorvoer duit [mm] |
Muurdoorvoer Lengte [mm] |
|---|---|---|---|
| WSL75 | 75 | 110 | 500 |
| WSL90/110 | 90 of 110 | 140 | 500 |
| WSL140/160 | 140 of 160 | 200 | 500 |
| WSL200 | 200 | 235 | 500 |
| WSL225 | 225 | 295 | 500 |
Herstellingsband
Herstellingsband wordt gebruikt om perforaties of andere schade aan de buitenmantel te herstellen.
Te verkrijgen als:
- te verwarmen krimpband (RETAP-H)
- koude herstellingsband (RETAP-C)
|
Art. Nr. |
Band afmetingen
Breedte[mm] |
Band afmetingen Lengte[m] |
|---|---|---|
| RETAP-H | 200 | 10 |
| RETAP-C | 150 | 10 |
Waarschuwingslint
Het waarschuwingslint bevindt zich boven de ingegraven buizen om hun positie aan te duiden bij later uitgevoerde grondwerken.
|
Art. Nr. |
Band afmetingen
Breedte[mm] |
Band afmetingen Lengte[m] |
Kleur |
|---|---|---|---|
| TA80/250WB | 80 | 250 | blauw |
| TA80/250WR | 80 | 250 | rood |
Krimpmof
Door warmte krimpbare tubulaire mof voor plaatselijke herstellingen van perforaties of andere schade aan de buitenmantel van de leiding.
|
Art. Nr. |
Buitenmantel
duit [mm] |
Lengte [mm] |
|---|---|---|
| SSL75 | 75 | 225 |
| SSL90/110 | 90 | 225 |
| SSL90/110 | 110 | 225 |
| SSL140/160 | 140 | 225 |
| SSL140/160 | 160 | 225 |
| SSL200/225 | 200 | 225 |
| SSL200/225 | 225 | 225 |
