Raccords pour tubes

RACCORDS POUR TUBES EN PER ET ACCESSOIRES

Gamme complète de raccords PER droits filetés, fiables et faciles à monter du diamètre 25 à 125 mm en SDR 11 (chauffage, froid et refroidissement) et de 20 à 110mm en SDR 7,4 (sanitaire).

Raccords spécifiquement conçus avec un tube de prise rallongé garantissant un serrage optimal. Les raccords d’extrémités disposent de filetages mâles coniques standardisés pour un raccordement aisé à toutes installations en aval.

Les tubes de prise des raccords sont en laiton conforme à la directive européenne sur l’eau potable. Les bagues de serrage sont en laiton résistant à la dézincification (DZR), ce qui permet de prévenir la corrosion liée à la dézincification dans des environnements agressifs.

L’installation des raccords est très facile et ne nécessite l’usage d’aucun outil spécifique tant mécanique qu’hydraulique. La qualité supérieure de l’inox utilisé pour nos boulons prégraissés et nos écrous permet d’éviter la corrosion et les risques de « soudure à froid » lors du serrage.

Nos raccords ont un profil qui permet d’assurer une étanchéité parfaite et durable avec le tube PER sans joint torique.

  • Raccords PER conforme à la norme ISO 15875‑3
  • Tubes caloporteurs : PER/SDR 11, PEHD‑100/SDR 11
  • Pression de service : PN 6 pour chauffage, PN 16 pour eau froide et refroidissement
  • Matière tube de prise : laiton conforme à la directive européenne DWD 98/83/EC
  • Matière anneau de serrage : laiton DZR
  • Boulons et écrous : AISI 316
  • Filetage conique ISO 7‑1
  • Conception sans joint torique
Click to enlarge

Cliquez pour agrandir

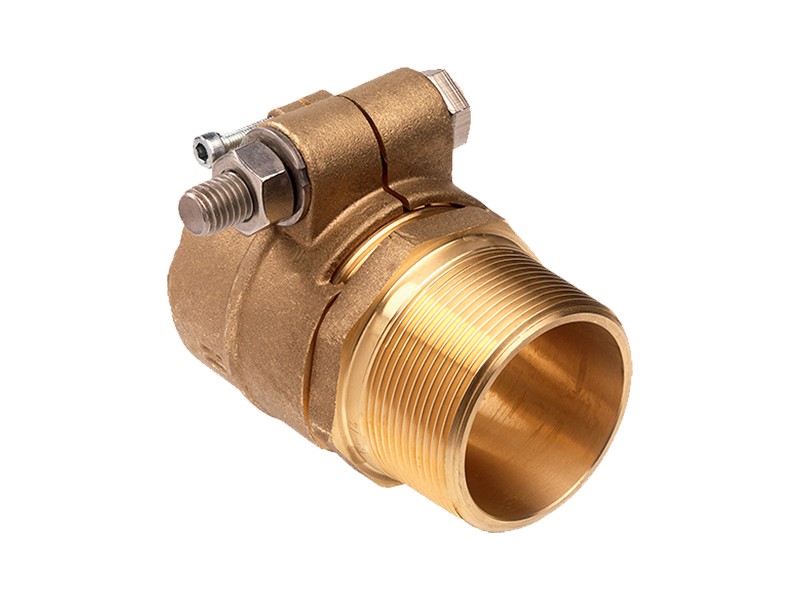

Raccords PER droits filetés SDR 11

Fiche technique
N° article
Tube caloporteur
dext/ép./din [mm]
Filetage
[pouce]
Poids
[kg]
HC25/0.75M 25/2.3/20.4 3/4" M 0.2
HC32/1M 32/2.9/26.2 1" M 0.3
HC40/1.25M 40/3.7/32.6 1 1/4" M 0.6
HC50/1.5M 50/4.6/40.8 1 1/2" M 0.6
HC63/2M 63/5.8/51.4 2" M 1.1
HC75/2.5M 75/6.8/61.4 2 1/2" M 1.7
HC90/3M 90/8.2/73.6 3" M 2.6
HC110/4M 110/10.0/90.0 4" M 4.1
HC125/4M 125/11.4/102.2 4" M 5.2

Cliquez pour agrandir

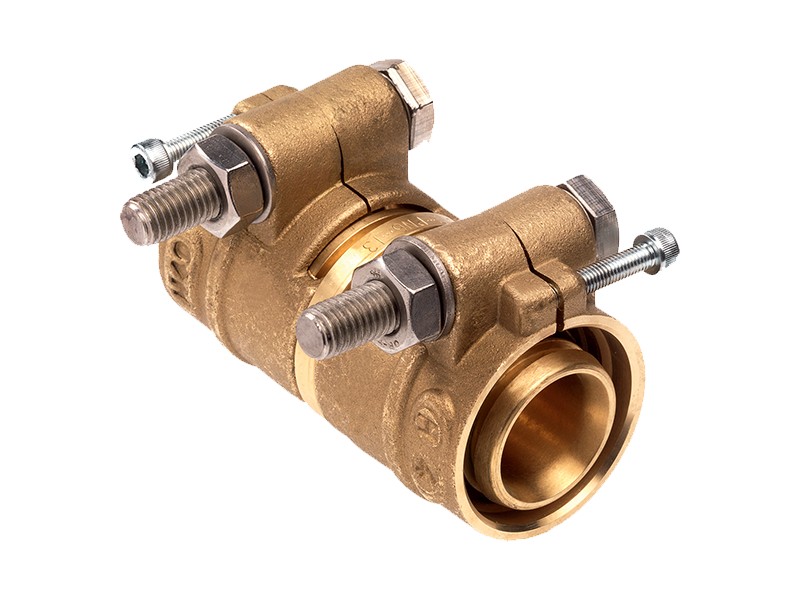

Raccords PER x PER droits SDR 11

Fiche technique
N° article
Tube caloporteur
dext/ép./din [mm]
Poids
[kg]
HC25x25 25/2.3/20.4 0.3
HC32x32 32/2.9/26.2 0.4
HC40x40 40/3.7/32.6 0.8
HC50x50 50/4.6/40.8 1.0
HC63x63 63/5.8/51.4 1.7
HC75x75 75/6.8/61.4 2.6
HC90x90 90/8.2/73.6 4.0
HC110x110 110/10.0/90.0 6.4
HC125x125 125/11.4/102.2 8.1

Cliquez pour agrandir

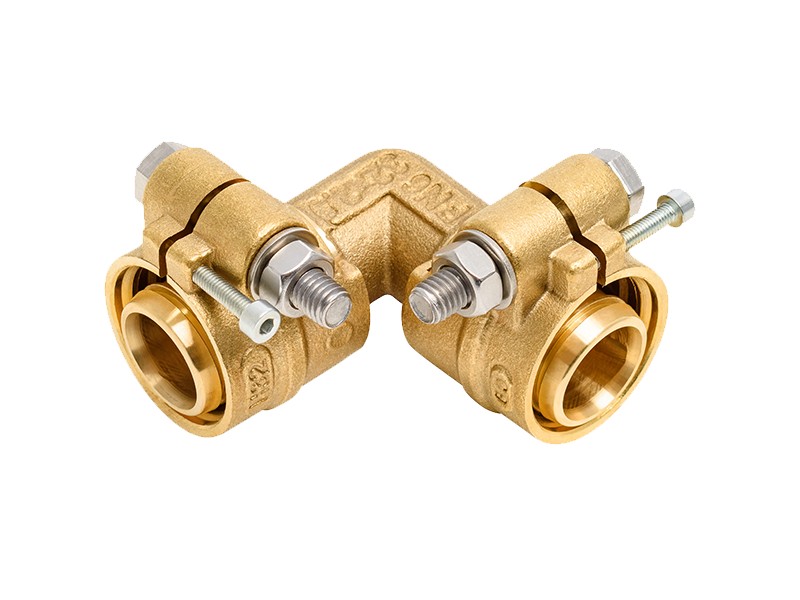

Raccords PER x PER coudés SDR 11

Fiche technique
N° article
Tube caloporteur
dext/ép./din [mm]
Poids
[kg]
HLC25x25 25/2.3/20.4 0.3
HLC32x32 32/3.0/26.2 0.5
HLC40x40 40/3.7/32.6 0.9
HLC50x50 50/4.6/40.8 1.1
HLC63x63 63/5.8/51.4 1.9
HLC75x75 75/6.8/61.4 3.0
HLC90x90 90/8.2/73.6 4.7
HLC110x110 110/10.0/90.0 7.5
HLC125x125 125/11.4/102.2 9.8

Cliquez pour agrandir

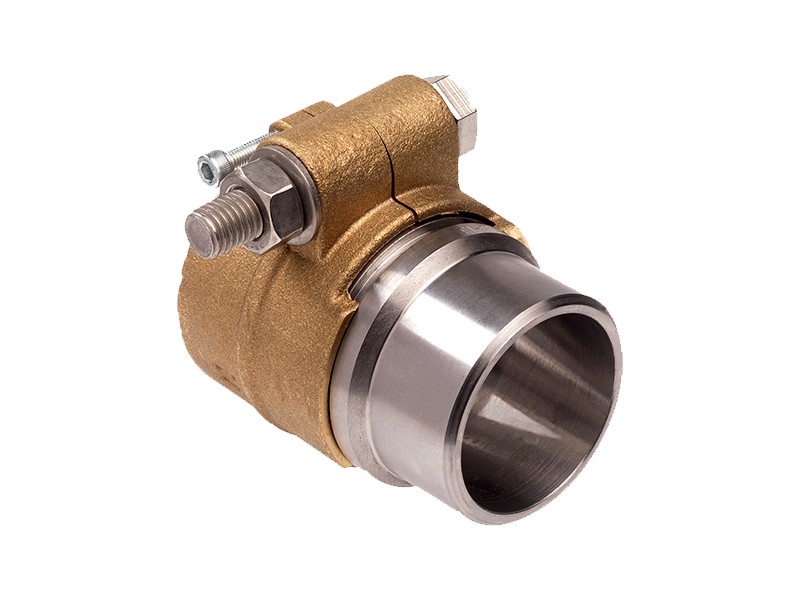

Raccords PER à souder SDR 11

Fiche technique
N° article
Tube caloporteur
dext/ép./din [mm]
Extrémité à souder acier
dext [mm]
Extrémité à souder acier
dint [mm]
Poids
[kg]
HC25/27W 25/2.3/20.4 29.6 21.6 0.2
HC32/33W 32/2.9/26.2 33.7 27.7 0.3
HC40/42W 40/3.7/32.6 42.4 35.4 0.5
HC50/48W 50/4.6/40.8 48.3 40.0 0.7
HC63/60W 63/5.8/51.4 60.3 52.3 1.0
HC75/76W 75/6.8/61.4 76.0 65.0 1.6
HC90/89W 90/8.2/73.6 88.9 78.9 2.3
HC110/114W 110/10.0/90.0 114.3 104.3 3.5
HC125/114W 125/11.4/102.2 114.3 104.3 4.3

Cliquez pour agrandir

Raccords PER droits filetés SDR 7,4

Fiche technique
N° article
Tube caloporteur
dext/ép/dint [mm]
Filetage
[pouce]
Poids
[kg]
SC20/0.75M 20/2.8/14.4 3/4" M 0.2
SC25/0.75M 25/3.5/18.0 3/4" M 0.2
SC32/1M 32/4.4/23.2 1" M 0.3
SC40/1.25M 40/5.5/29.0 1 1/4" M 0.6
SC50/1.5M 50/6.9/36.2 1 1/2" M 0.6
SC63/2M 63/8.7/45.6 2" M 1.1
SC75/2.5M 75/10.3/54.4 2 1/2" M 1.7
SC90/3M 90/12.3/65.4 3" M 2.7
SC110/4M 110/15.1/79.8 4" M 4.0

Cliquez pour agrandir

Raccords PER x PER droits SDR 7,4

Fiche technique
N° article
Tube caloporteur
dext/ép./dint [mm]
Poids
[kg]
SC20x20 20/2.8/14.4 0.3
SC25x25 25/3.5/18.0 0.3
SC32x32 32/4.4/23.2 0.4
SC40x40 40/5.5/29.0 0.8
SC50x50 50/6.9/36.2 1.0
SC63x63 63/8.7/45.6 1.7
SC75x75 75/10.3/54.4 2.6
SC90x90 90/12.3/65.4 4.1
SC110x110 110/15.1/79.8 6.4

Cliquez pour agrandir

Points fixes

Fiche technique
N°article
Filetage M + F
[pouce]
Poids
[kg]
FP0.75 3/4" 0.2
FP1 1" 0.3
FP1.25 11/4" 0.5
FP1.5 11/2" 0.6
FP2 2" 0.8
FP2.5 21/2" 1.0
FP3 3" 1.7
FP4 4" 2.5

Cliquez pour agrandir

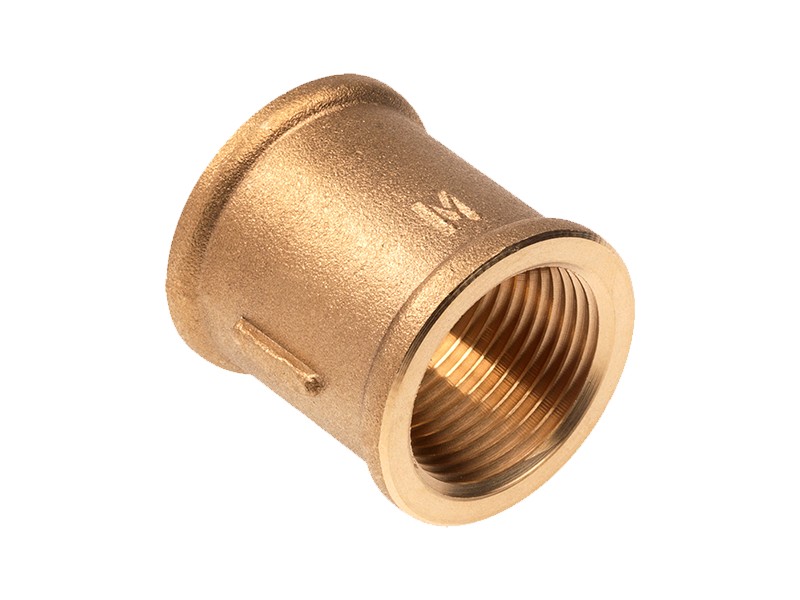

Manchons

Fiche technique
N°article
Filetage F + F
[pouce]
Poids
[kg]
SL0.75 3/4" 0.1
SL1 1" 0.2
SL1.25 11/4" 0.2
SL1.5 11/2" 0.3
SL2 2" 0.5
SL2.5 21/2" 0.9
SL3 3" 1.1
SL4 4" 1.5

Cliquez pour agrandir

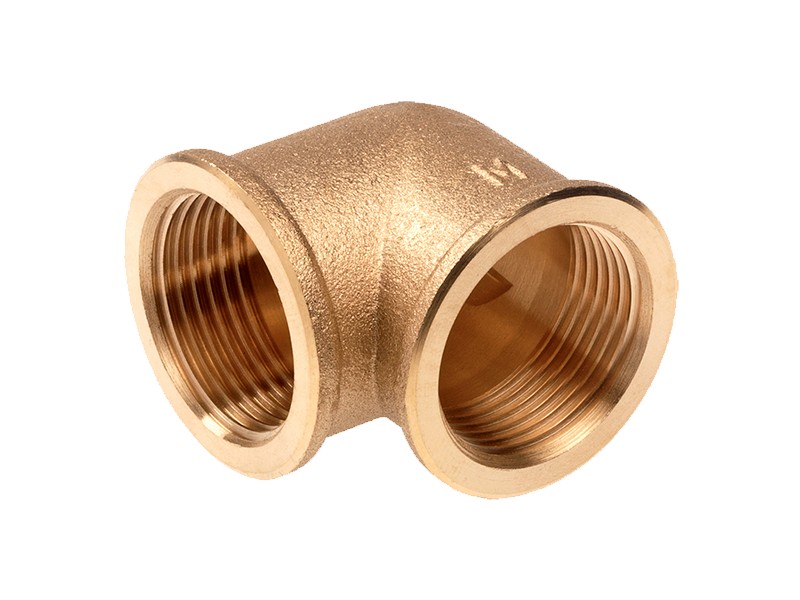

Coudes (90°)

Fiche technique
N°article
Filetage F + F
[pouce]
Poids
[kg]
EL0.75 3/4" 0.2
EL1 1" 0.2
EL1.25 11/4" 0.3
EL1.5 11/2" 0.5
EL2 2" 0.7
EL2.5 21/2" 1.4
EL3 3" 1.9
EL4 4" 2.9

Cliquez pour agrandir

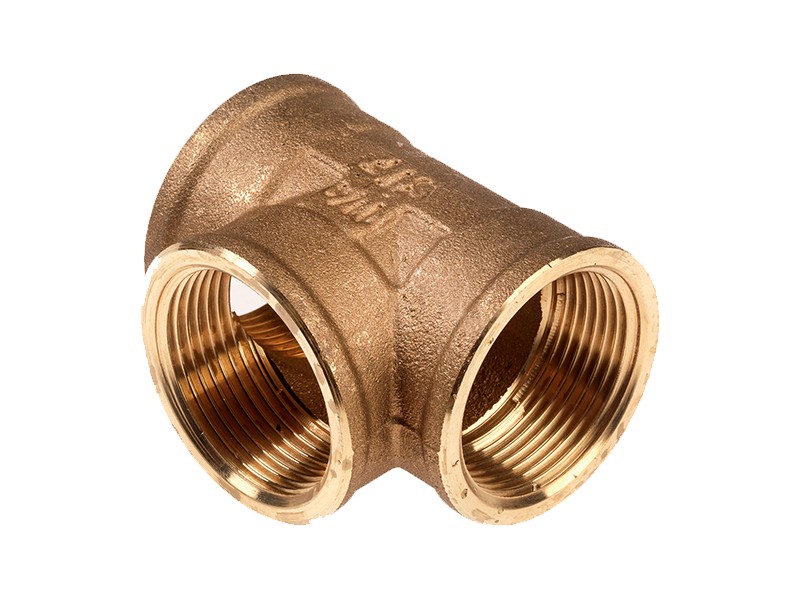

Raccords en T

Fiche technique
N°article
Filetage F + F + F
[pouce]
Poids
[kg]
TP0.75 3/4" 0.2
TP1 1" 0.3
TP1.25 11/4" 0.4
TP1.5 11/2" 0.6
TP2 2" 0.8
TP2.5 21/2" 1.7
TP3 3" 2.2
TP4 4" 3.4

Cliquez pour agrandir

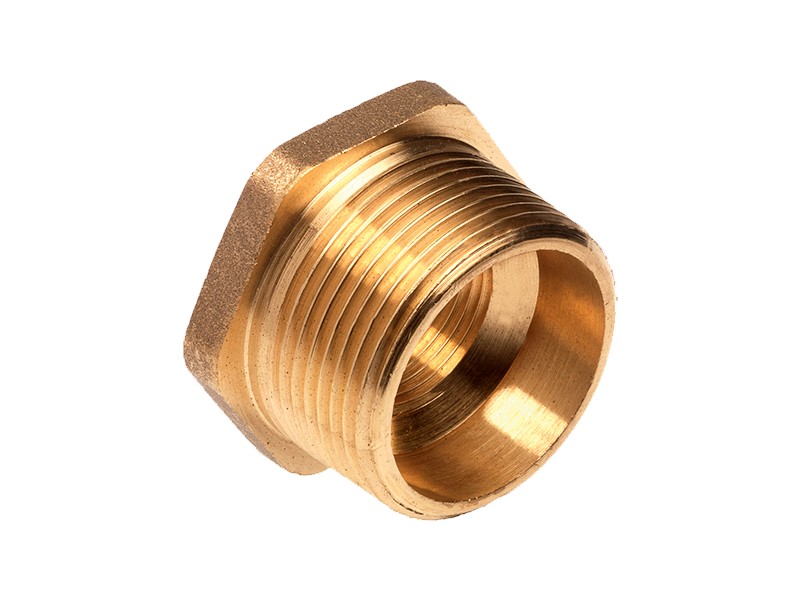

Réductions concentriques

Fiche technique
N°article
Filetage M + F
[pouce]
Poids
[kg]
RB1/0.75 1" M x 3/4" F 0.1
RB1.25/0.75 1 1/4" M x 3/4" F 0.2
RB1.25/1 1 1/4" M x 1" F 0.1
RB1.5/0.75 1 1/2" M x 3/4" F 0.3
RB1.5/1 1 1/2" M x 1" F 0.2
RB1.5/1.25 1 1/2" M x 1 1/4" F 0.1
RB2/0.75 2" M x 3/4" F 0.5
RB2/1 2" M x 1" F 0.4
RB2/1.25 2" M x 1 1/4" F 0.3
RB2/1.5 2" M x 1 1/2" F 0.3
RB2.5/1.25 2 1/2" M x 1 1/4" F 0.8
RB2.5/1.5 2 1/2" M x 1 1/2" F 0.6
RB2.5/2 2 1/2" M x 2" F 0.5
RB3/1 3" M x 1" F 1.0
RB3/1.25 3" M x 1 1/4" F 1.0
RB3/1.5 3" M x 1 1/2" F 1.0
RB3/2 3" M x 2" F 0.8
RB3/2.5 3" M x 2 1/2" F 0.5
RB4/2 4" M x 2" F 1.9
RB4/2.5 4" M x 2 1/2" F 1.6
RB4/3 4" M x 3" F 1.3

Cliquez pour agrandir

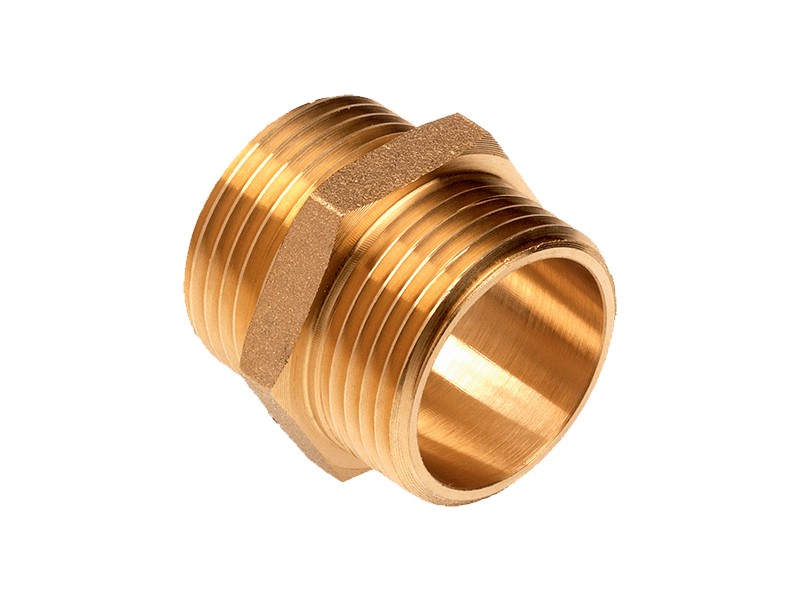

Mamelons

Fiche technique
N°article
Filetage M + M
[pouce]
Poids
[kg]
NI0.75 3/4" 0.1
NI1 1" 0.1
NI1.25 1 1/4" 0.2
NI1.5 1 1/2" 0.2
NI2 2" 0.3
NI2.5 2 1/2" 0.5
NI3 3" 0.9
NI4 4" 1.4

Cliquez pour agrandir

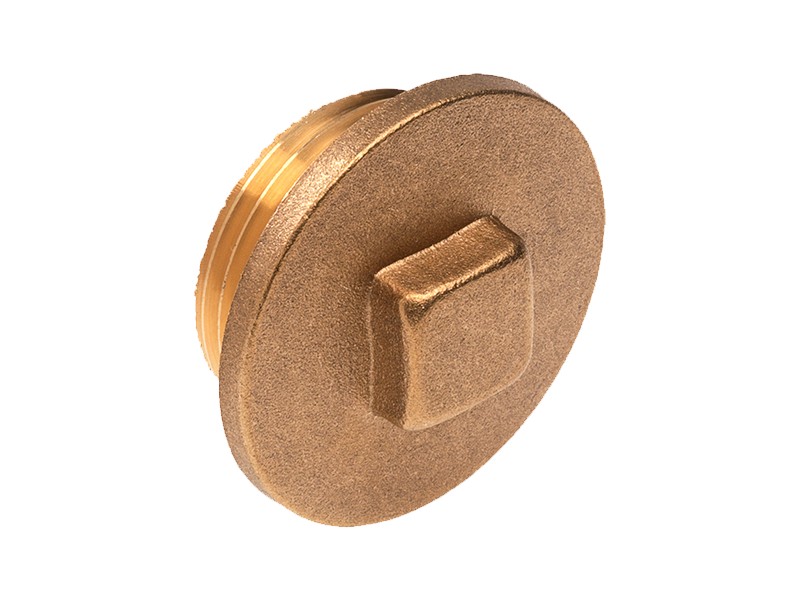

Bouchons

Fiche technique
N°article
Filetage M
[pouce]
Poids
[kg]
PL0.75 3/4" 0.1
PL1 1" 0.1
PL1.25 1 1/4" 0.1
PL1.5 1 1/2" 0.2
PL2 2" 0.3
PL2.5 2 1/2" 0.5
PL3 3" 0.7
PL4 4" 1.5

Cliquez pour agrandir

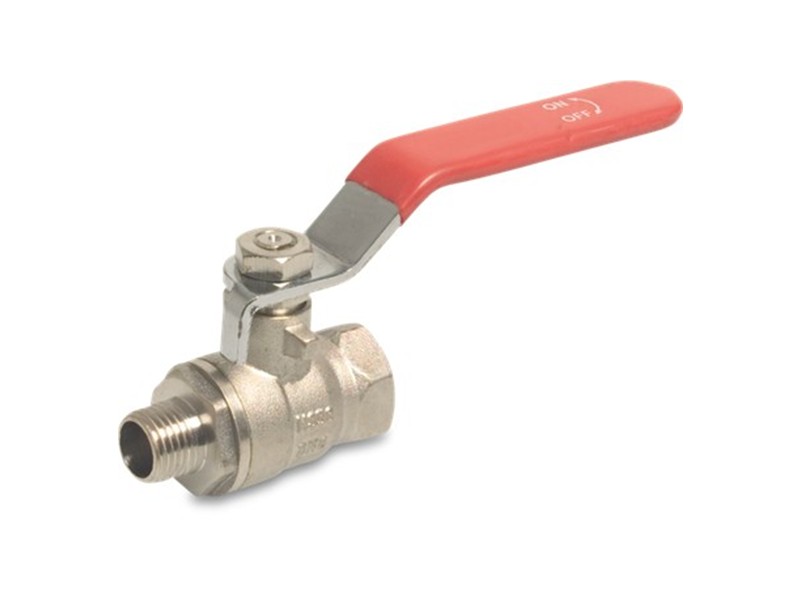

Vannes d’arrêt

Fiche technique
N°article
Filetage M + F
[pouce]
BV0.75 3/4"
BV1 1"
BV1.25 1 1/4"
BV1.5 1 1/2"
BV2 2"
BV2.5 2 1/2"
BV3 3"
BV4 4"

Cliquez pour agrandir

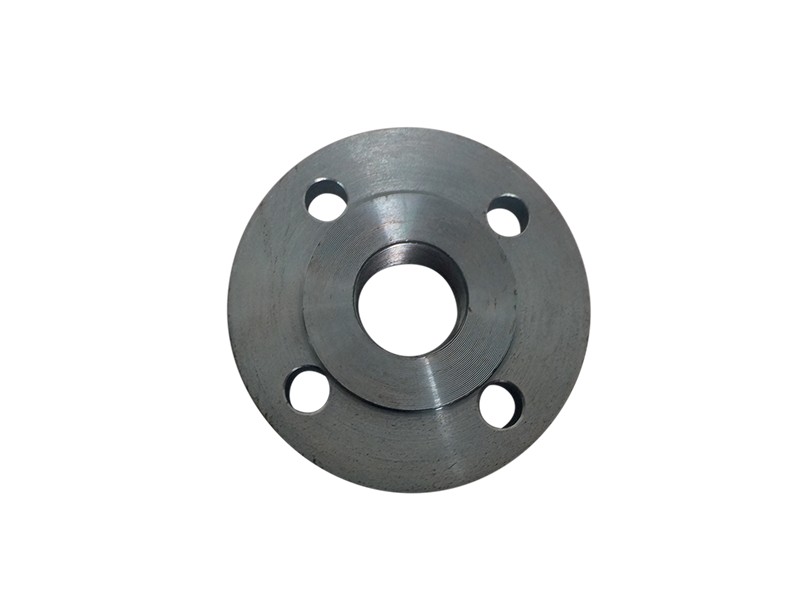

Brides filetées

Fiche technique
N°article
Filetage F
[pouce]
Poids
[kg]
FL0.75 3/4" 1.0
FL1 1" 1.5
FL1.25 1 1/4" 2.0
FL1.5 1 1/2" 2.1
FL2 2" 2.5
FL2.5 2 1/2" 3.3
FL3 3" 4.0
FL4 4" 4.5

RACCORDS POUR TUBE EN PE

Gamme complète de raccords en polypropylène (PP) pour PE du diamètre 25 mm à 110 mm en SDR 11.

Gamme adaptée pour l’eau potable et l’eau de refroidissement. Cette gamme est particulièrement préconisée pour les applications de distribution d’eau de mer et d’eau chlorée (notamment pour les piscines).

  • Raccords pour tube PE : SDR 11
  • Pression : pression de service maximum PN 10 à 20°C
  • Matière : polypropylène (PP)

Cliquez pour agrandir

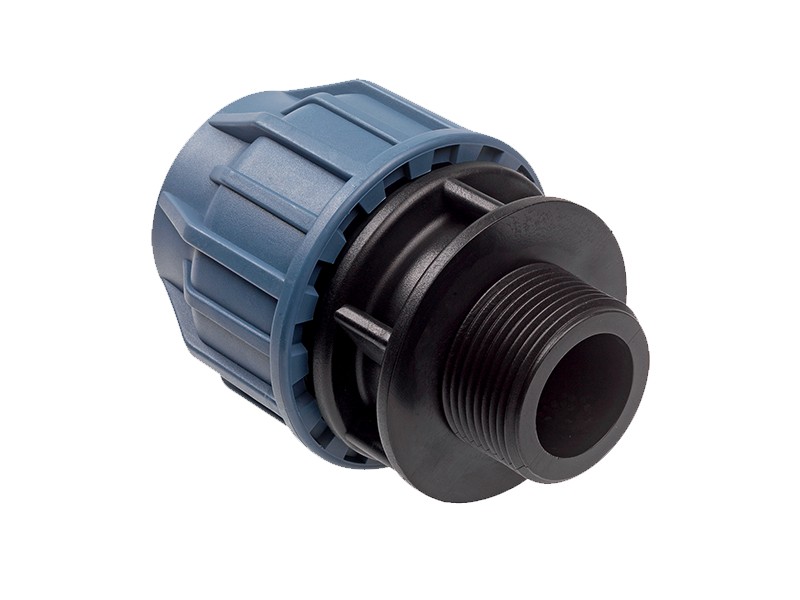

Raccords PE droits

Fiche technique
N°article
Tube caloporteur
dext/ép./dint [mm]
Filetage
[pouce]
PPC25/0.75M 25/2.3/20.4 3/4" M
PPC32/1M 32/2.9/26.2 1" M
PPC40/1.25M 40/3.7/32.6 1 1/4" M
PPC50/1.5M 50/4.6/40.8 1 1/2" M
PPC63/2M 63/5.8/51.4 2" M
PPC75/2.5M 75/6.8/61.4 2 1/2" M
PPC90/3M 90/8.2/73.6 3" M
PPC110/4M 110/10.0/90.0 4" M

Cliquez pour agrandir

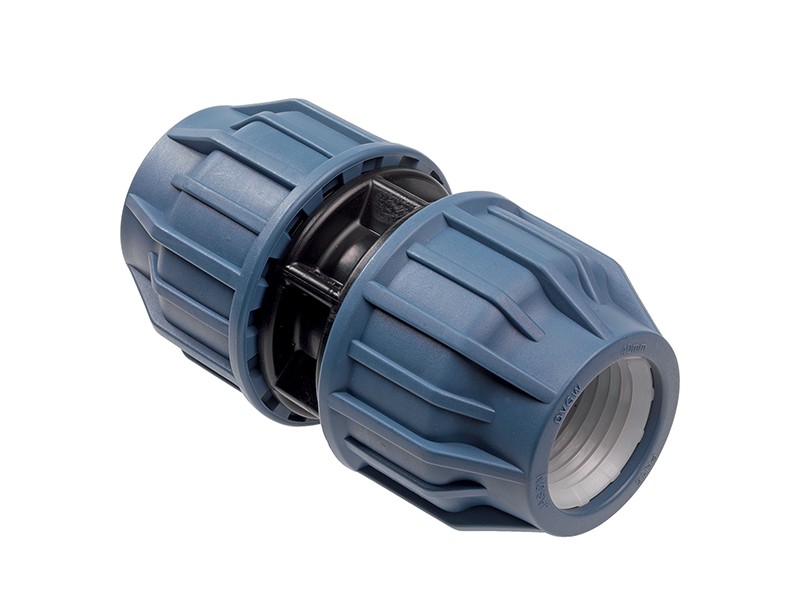

Raccords PE x PE droits

Fiche technique
N°article
Tube caloporteur
dext/ép./dint [mm]
PPC25x25 25/2.3/20.4
PPC32x32 32/2.9/26.2
PPC40x40 40/3.7/32.6
PPC50x50 50/4.6/40.8
PPC63x63 63/5.8/51.4
PPC75x75 75/6.8/61.4
PPC90x90 90/8.2/73.6
PPC110x110 110/10.0/90.0

Cliquez pour agrandir

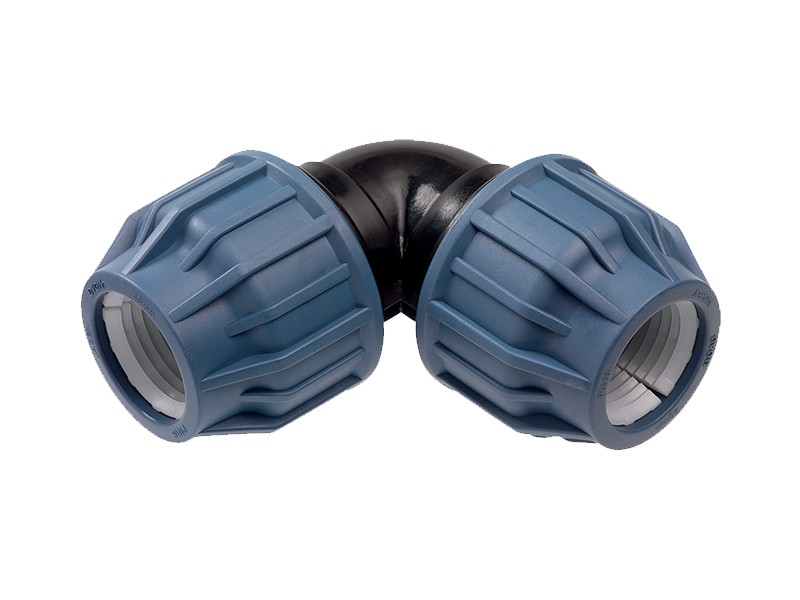

Raccords PE x PE coudés

Fiche technique
N°article
Tube caloporteur
dext/ép./dint [mm]
PPEC25x25 25/2.3/20.4
PPEC32x32 32/2.9/26.2
PPEC40x40 40/3.7/32.6
PPEC50x50 50/4.6/40.8
PPEC63x63 63/5.8/51.4
PPEC75x75 75/6.8/61.4
PPEC90x90 90/8.2/73.6
PPEC110x110 110/10.0/90.0

Cliquez pour agrandir

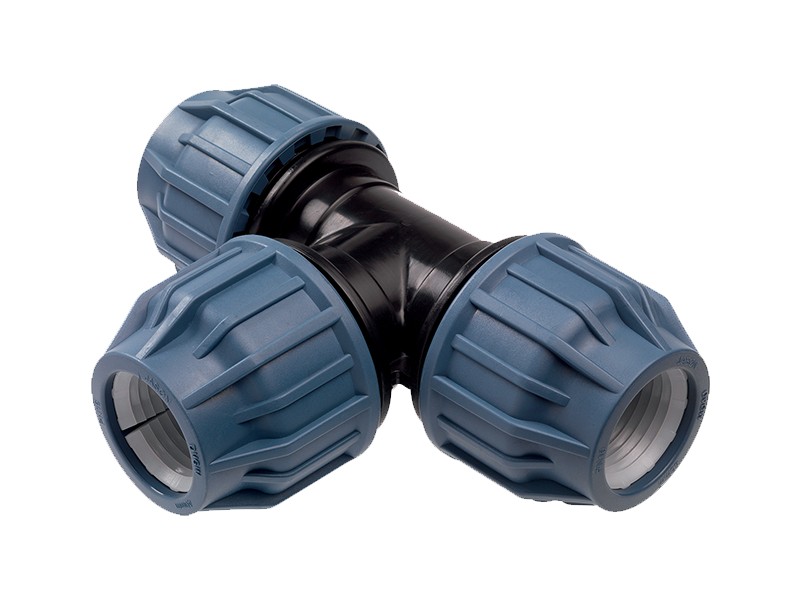

Raccords PE x PE x PE en TÉ

Fiche technique
N°article
Tube caloporteur
dext/ép/din [mm]
PPTC/3x25 25/2.3/20.4
PPTC/3x32 32/2.9/26.2
PPTC/3x40 40/3.7/32.6
PPTC/3x50 50/4.6/40.8
PPTC/3x63 63/5.8/51.4
PPTC/3x75 75/6.8/61.4
PPTC/3x90 90/8.2/73.6
PPTC/3x110 110/10.0/90.0
