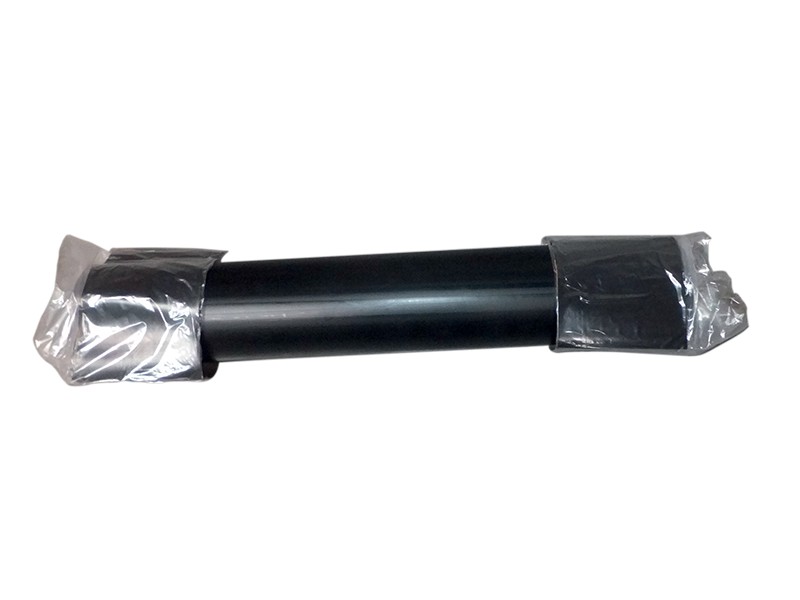

I-Gerade-Isoliersatz
Wasserdichter unterirdischer HDPE-Isoliersatz für gerade Verlängerungen der vorisolierten Einzel-, Doppel- oder Vierfachrohre. Komplett mit Mineralwolle zur Isolierung, Schrumpfschläuchen und Montageanleitung.
|
Art. No. |
Mantelrohr
da [mm] |
Isolierhülse
da [mm] |
Isolierhülse
Länge [mm] |
Gewicht
[kg] |
|---|---|---|---|---|
| SIS90/75 | 90/75 | 110 | 600 | 1.8 |
| SIS110 | 110 | 125 | 600 | 1.9 |
| SIS140 | 140 | 160 | 850 | 3.0 |
| SIS160 | 160 | 180 | 1000 | 4.0 |
| SIS200 | 200 | 225 | 1000 | 6.0 |
| SIS225 | 225 | 250 | 1000 | 7.3 |
T-Isoliersatz
Wasserdichter unterirdischer HDPE-Isoliersatz für T-Verbindungen der vorisolierten Einzel-, Doppel- oder Vierfachrohre. Komplett mit Mineralwolle zur Isolierung, Dichtungsmasse, Edelstahlschrauben und -platten sowie Montageanleitung.
|
Art. No. |
Mantelrohr
da [mm] |
Länge
[mm] |
Breite
[mm] |
Höhe
[mm] |
Gewicht
[kg] |
|---|---|---|---|---|---|
| TIK140/90 | 140/110/90 | 1250 | 755 | 206 | 5.5 |
| TIK225/140 | 225/200/160/140 | 1640 | 990 | 290 | 9.0 |

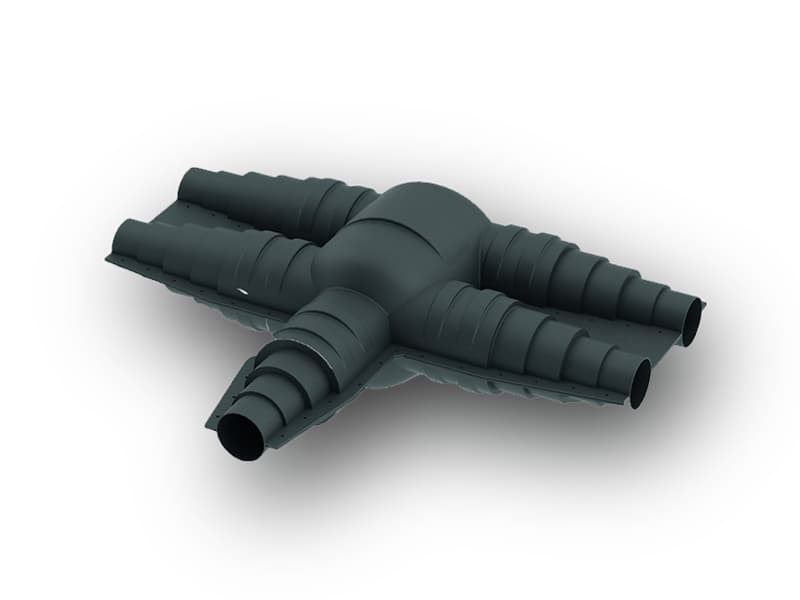

H-Isoliersatz
Wasserdichter unterirdischer HDPE-Isoliersatz für doppelte T-Verbindungen der vorisolierten Einzel-, Doppel- oder Vierfachrohre. Komplett mit Mineralwolle zur Isolierung, Dichtungsmasse, Edelstahlschrauben und -platten sowie Montageanleitung.
|
Art. No. |
Mantelrohr
da [mm] |
Länge
[mm] |
Breite
[mm] |
Höhe
[mm] |
Gewicht
[kg] |
|---|---|---|---|---|---|
| HIK225/140 |
225/200/160/140
2x Hauptleitung 225/200/160/140 1x Abzweigung 200/160/140 |
1640 | 1250 | 476 | 15.0 |
L-Isoliersatz
Wasserdichter unterirdischer HDPE-Isoliersatz für L-Verbindungen der vorisolierten Einzel-, Doppel- oder Vierfachrohre. Komplett mit Mineralwolle zur Isolierung, Dichtungsmasse, Edelstahlschrauben und -platten sowie Montageanleitung.
|
Art. No. |
Mantelrohr
da [mm] |
Länge
[mm] |
Breite
[mm] |
Höhe
[mm] |
Gewicht
[kg] |
|---|---|---|---|---|---|
| LIK225/140 |
225/200/160/140 |
990 | 990 | 290 | 7.5 |

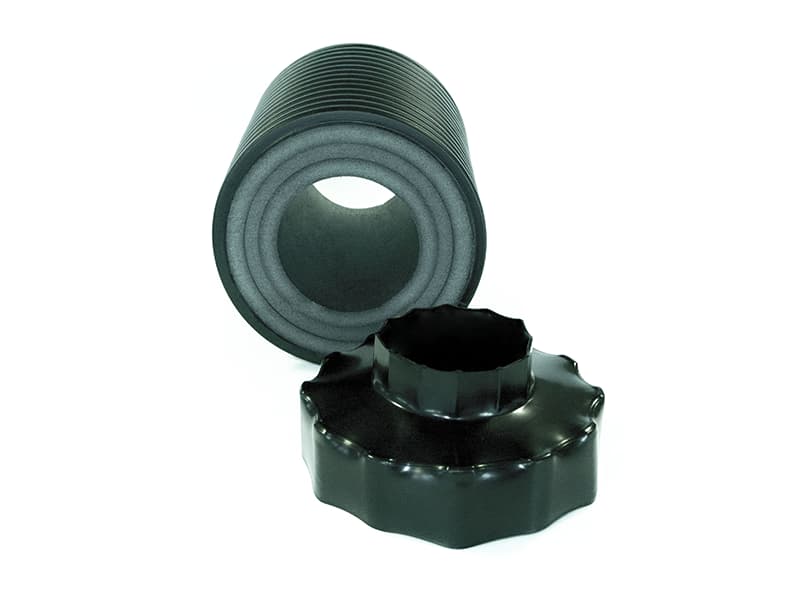

Reduzieradaptersätze für Isoliersätze
Reduzieradapter werden verwendet, um kleinere Rohrdurchmesser in größeren Dämmsatzeinlässen einzufügen. Der Reduzieradapter wird in den Dämmsatz eingepresst und der Übergang zwischen dem Adapter und dem vorgedämmten Rohr wird mit der im Set enthaltenen Schrumpfendkappe abgedichtet.
|
Art. No. |
Mantelrohr
da [mm] |
Gewicht
[kg] |
|---|---|---|
| RAS200/75 | Reduzierung von 200 auf 75 | 2.0 |
| RAS200/90 | Reduzierung von 200 auf 90 | 2.5 |
| RAS200/110 | Reduzierung von 200 auf 110 | 3.0 |
Unterirdischer Revisionsschacht
Unterirdischer Revisionsschacht mit 6 möglichen Durchstoßpunkten für den Anschluss von Einzel-, Doppel- oder Vierfachleitungen, ermöglicht die Integration von Absperrventilen. Komplett mit Deckel, Dichtungsmasse, Edelstahlschrauben sowie Montageanleitung.
|
Art. No. |
Mantelrohr
da [mm] |
Länge
[mm] |
Breite
[mm] |
Höhe
[mm] |
Gewicht
[kg] |
|---|---|---|---|---|---|
| UIC225/140 | 225/200/160/140 | 1570 | 1360 | 700 | 55.0 |
Schrumpfschlauch für unterirdischen Revisionsschacht
Um eine lecksichere Abdichtung zwischen den Einläufen des unterirdischen Revisionsschachtes und den eintretenden vorgedämmten Rohren zu erreichen, müssen die entsprechenden Schrumpfschläuche separat bestellt werden.
|
Art. No. |
Mantelrohr
da [mm] |
Länge
[mm] |
Gewicht
[kg] |
|---|---|---|---|
| SSL110/125 | 110 | 225 | 0.2 |
| SSL160/180 | 140 | 225 | 0.3 |
| SSL160/180 | 160 | 225 | 0.3 |
| SSL225/250 | 200 | 225 | 0.4 |
| SSL225/250 | 225 | 225 | 0.4 |
